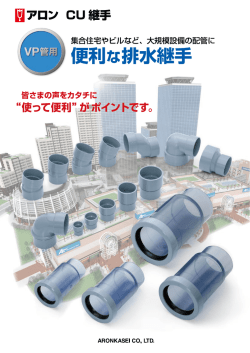

便利な排水継手

CU 継手
集合住宅やビルなど、大規模設備の配管に
便利な 排水継手
皆さまの声をカタチに
“使って便利”が ポイントです。
使いやすさと信頼性で選ばれる
[ アロンの便利な継手 ]
「省スペース」
「省部材」
「省施工」―― 皆さまの立場に立って開発されたアロンの便利な継手。
皆さまのご要望に応え、VP管用便利な継手のラインナップも充実。
抜群の使い勝手で大規模設備の排水配管を
「便利に」つなぎます。
●配管の延長に、リフォームに。
持出ニップル
●食洗機との接続に。
食洗機継手
CU SG-T P
CU SG-LL P
90°
片受けエルボ
CU SG-T P
(HT)CU SG-LL P
(HT)
P.6/7
MN
90IKL
P.3/4
●配管のチョットしたズレに。
111/4°
エルボ(片受けエルボ)
221/2°
エルボ(片受けエルボ)
●排水設備の省スペース配管に。
S 型ソケット
異径 90°
エルボ
偏芯インクリーザー
11 1/4L
22 1/2KL
P.5
SS
DL
P.5
INH
●ピット配管などの伸縮
処理に。
●配管の補修に。
ヤリトリ伸縮継手
※イラストはイメージ図です。
1
2
SLR
(トウメイ) P.
透明ボディーで挿入確認できます
ヤリトリ伸縮継手
透明継手
CU VP SLR 75/100/125/150(トウメイ)
施工例
3F
2F
1F
1m 以上
ヤリトリ継手として
伸縮継手として
標線2
有害な段差のできない
偏芯構造
標線1
❶短管をセット
CU VP SLR(トウメイ)
❷ヤリトリ作業
接着接合
同芯構造の場合
❸施工完了
パイプ端面が標線の間にあればOK。
L
Z
目視で挿入確認
ℓ1
ℓ2
ゴム輪(合成ゴム)
C
d2
d1
ℓ
D2
接着接合
接着接合
有害な段差
D1
※標線上に端面をセットした場合でも伸長代・
収縮代を確保しています
本体(硬質塩ビ)
受口カバー
(硬質塩ビ)
単位:mm
サイズ
D1
D2
d1
d2
L
ℓ1
ℓ2
ℓ
Z
C
価格
梱包
製品コード
75
121
89
90
77
207
152
133
42
55
6.5
1,820円
18
5 235032 -
100
149
114
115
100
247
181
158
52
66
7.5
3,530円
8
5 235033 -
125
182
140
141
125
303
220
193
67
83
8.0
4,700円
6
5 235034 -
150
211
165
166
146
360
259
228
82
101
10.0
6,300円
4
5 235035 -
※紫外線による劣化・変色のおそれがあるため、屋外暴露される場所には使用しないでください
2
床面やコンクリート面で切断された VP 管の延 長に
持出ニップル
縦配管用
CU VP MN 40/50/65/75/100
■サイズ75・100は60mm
パイプ径
大便器接続に必要な床上立上り部の最大
長さ(60mm)にあわせています。
の
トイレ ムに
ー
ォ
フ
リ
※60mmより短い場合は、
パイプ部を切断して
お使いください。
はつり等の
面倒な作業が
必要ありません。
60
内径接続
VP管
VP管内径差口部
■サイズ40・50・65は
DV継手受口1つ分の長さです。
仕上例
立上り部
単位:mm
サイズ
立上り部
独自の差口構造で接続後の
抜け戻りがありません。
50
25
65
35
D
ℓ
L
A
d
40
22
D1
単位:mm
サイズ
40
50
65
75
100
3
D
48
60
76
89
114
D1
39.2
50.1
66.0
76.2
98.7
d
40
51
67
77
100
L
49
56
77
108
120
ℓ
27
31
42
48
60
A
22
25
35
60
60
価格
550円
590円
630円
660円
710円
梱包
24
18
12
9
6
製品コード
5 2350895 2350905 2350915 2350925 235093-
VP 管内径接続だから、省スペースで配管できます
90°
片受けエルボ
CU VP 90IKL 50×40/100×75
VP受口
内径接続
最小高さで横枝管が取り出せ、狭い隙間
でも横枝管の勾配確保ができます。
はつり等の
面倒な作業が
必要ありません。
VP管
抜け戻り防止構造
仕上例
床面
50mm 省スペース
CU VP
DL
100×75
CU VP
90IKL
100×75
独自の差口構造で接続後の
抜け戻りがありません。
CU VP 90IKL 50×40の場合、25mm省スペース
L
Z
ℓ
L1
Z1
91°10'
D
単位:mm
サイズ
50×40
100×75
D
49.6
98.7
L
52
98
L1
58
108
Z
30
58
Z1
27
48
ℓ
31
60
価格
360円
850円
梱包
20
12
製品コード
5 2350715 235072-
4
排 水 設備の 省スペース配 管に貢 献します
S型ソケット(1/2 偏芯) / 異径 90°
エルボ / 偏芯インクリーザー
S型ソケット(1/2偏芯)
異径90°
エルボ
偏芯インクリーザー
CU VP SS
CU VP DL
CU VP INH
L
Z
L2
91
L1
C
Z1
°1
0′
C
Z2
ℓ1
単位:mm
C
価格
40
84
24
310円
30
50
100
30
330円
20
64
134
38
610円
155 44.5
710円
95 195 57 1,100円
120 250 70 1,870円
10
5 235082 -
12
5 235083 -
9
5 235084 -
100×75
6
5 235085 -
Z
40
50
65
75
75
100
125
単位:mm
L
サイズ
L
サイズ
Z1
L1
5 235080 -
50×40
27
5 235081 -
65×50
33
75×50
34
100×50
34
48
梱包 製品コード
Z2
L2
52
33
68
41
74
48
73
480円
15
5 235043-
84
61
86
850円
15
5 235044-
98
62 102 850円
9
5 235045-
ℓ2
単位:mm
ℓ1 ℓ2
価格 梱包 製品コード
サイズ
L
55
360円
20
5 235041-
50×40
62
25
66
480円
20
5 235042-
65×50
80
35
75×50
90
40
100×75 120
50
C
価格 梱包 製品コード
5.5 290円 20 5 2350628 480円 20 5 23506325 13.1 480円 24 5 23506440 10.8 590円 15 5 23506922
25
ちょっとしたズレのオフセット配管にも使 用できます
111/4°
エルボ / 111/4°
片受けエルボ / 221/2°
エルボ / 221/2°
片受けエルボ
221/2°
エルボ
111/4°
片受けエルボ
CU VP 11 / KL
片受けエルボ
221/2°
CU VP 22 / L
CU VP 221/2 KL
1 2
単位:mm
サイズ
Z
L
価格
75
16
56
710円 16 5 235133 -
100
20
70 1,160円 12 5 235134 -
75
偏芯量
( mm ) 100
2 2°3 0
Z
2 2°3 0
L1
Z
単位:mm
サイズ Z
梱包 製品コード
わずかなズレの
配管にとても便利。
5
L
L
L1
11°15
Z
Z
11°15
Z
L
L
L
1 4
L
CU VP 11 / L
1 4
価格 梱包 製品コード
単位:mm
サイズ
Z
L
価格
75 16 56 56 710円 16 5 235153-
75
20
60
710円 16 5 235143-
100 20 70 70 1,160円 12 5 235154-
100
25
75 1,160円 12 5 235144-
L
L1
Z
111/4°
エルボ
梱包 製品コード
単位:mm
サイズ
75
Z
L
L1 価格 梱包 製品コード
20 60 60 710円 16 5 235157-
100 25 75 75 1,160円 12 5 235158-
偏芯量
11 1/4L
+
11 1/4L
11 1/4L
+
11 1/4KL
22 1/2L
+
22 1/2L
22 1/2L
+
22 1/2KL
22以上
14以上
46以上
31以上
27以上
18以上
57以上
38以上
台所排水と食 洗機 排水の接続工事が簡単になりました
食洗機継手
HT シリーズ
耐熱用
/ V P シリーズ
食洗機
食洗機排水接続部はφ20、25の両方に対応
HTパイプ20の場合
φ20受口
HTパイプ25の場合
φ25差口
HTパイプ20
管をそのまま差込み
HTパイプ25
HT DV継手で接続
●食洗機排水配管径には、
Φ20とΦ25があり、
工事直前まで配管径が特定できない場合でも対応可能です。
●この形状は全種共通です。
合流チーズ(SG-T)
CU
SG-T P(HT)
CU
SG-T P
L1
Z
Z
L2
L2
単位:mm
合流部では
チーズを使用
サイズ
Z
L1
L2
P40×20/25
P50×20/25
P75×20/25
20
20
20
75
80
95
42
45
60
起点エルボ(SG-L)
900円
1,080円
2,640円
SG-L P(HT)
CU
梱包
VP
420円
500円
1,160円
20
40
18
HT
製品コード
5 2358605 2358615 235862-
VP
5 2358505 2358515 235852-
SG-L P
L1
CU
HT
価格
Z
L2
単位:mm
起点部では
エルボを使用
Z
L1
L2
20
80
45
サイズ
P50×20/25
起点大曲りエルボ(SG-LL)
970円
SG-LL P(HT)
CU
梱包
VP
410円
25
HT
製品コード
5 235875-
VP
5 235871-
SG-LL P
Z1
L1
CU
HT
価格
S
Z2
L3
L2
単位:mm
起点接続用の
大曲りエルボ
サイズ
S
Z1
Z2
L1
L2
L3
P50×20/25
45
71
66
96
79
170
HT
価格
1,650円
VP
720円
梱包
16
HT
製品コード
5 235877-
VP
5 235873-
6
CU
SG-IKT P(HT)
SG-IKT P
L1
ℓ
L3
L2
CU
Z2 Z1
縦型合流チーズ(SG-IKT)
(VPパイプ内径接続型)
単位:mm
縦接続は
縦型チーズが便利
サイズ
ℓ
Z1
Z2
L1
L2
L3
P50×20/25
25
20
23
80
45
48
縦型合流チーズ(SG-KT)
CU
SG-KT P(HT)
CU
VP
1,080円 500円
梱包
30
HT
製品コード
5 235837-
SG-KT P
VP
5 235836-
L1
L3
Z
L2
(片受け型)
HT
価格
単位:mm
縦接続は
縦型チーズが便利
サイズ
Z
L1
L2
L3
P50×20/25
20
80
45
49
HT
価格
1,080円
VP
500円
梱包
30
HT
製品コード
5 235827-
VP
5 235826-
注意事項
◆設計上のご注意
・ 排水専用です。給水・給湯など常時圧力の加わる配管には使用できません。
◆輸送・保管上のご注意
・ 高所からの落下、放り投げなどによる過度の衝撃を加えないでください。
・ 屋内で保管してください。
やむをえず屋外に保管する場合は、直射日光を避け、熱気のこもらない方法によって保管を行ってください。
◆施工上のご注意
・ 排水専用です。給水・給湯など常時圧力の加わる配管には使用できません。
・ 接着剤は、必ず清掃した管と継手の接合部の両面に薄く均一に塗布し、塗布後は速やかに接合してください。
接合は規定の時間挿入力を保持し、接合後は、はみ出した接着剤をふき取ってください。
・ 継手には、アセトン、
シンナー、
クレオソート、殺虫剤、白あり駆除剤など継手の材質に悪影響を及ぼす物質を吹き付けたり、塗ったりしないでください。
・ 建築配管には、熱による管路収縮に対応する為、差込ソケット
(伸縮継手)
を使用して下さい。
・ 可塑入りの被覆電線、被覆支持金物、
ビニールテープなどは、管・継手を侵すことがありますので、直接、管・継手にふれないように施工してください。
・ 仮合わせ時に、内径差口の先端が管に入らない場合や、内径差口のストッパーまで差込める場合は使用できません。
(持出ニップル、90°
片受けエルボ)
・ 接着接合時、内径差口のストッパーまで差し込めない場合があります。
(持出ニップル、90°
片受けエルボ)
・ CU VP 90IKL 50×40は使用範囲に制限がある為、継手の注意書きシールの内容をよく読んでご使用ください。
