2014年6月

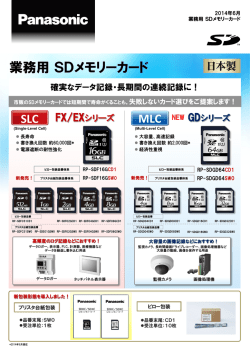

業務用 ＳＤメモリーカード
業務用 ＳＤメモリーカード
確実なデータ記録・長期間の連続記録に！
市販のSDメモリーカードでは短期間で寿命がくることも。失敗しないカード選びをご提案します！
SLC
FX/EXシリーズ
(Single-Level Cell)
ブリスタ台紙包装品番体系
RP-SDF16GSW0
ブリスタ台紙包装品番
高頻度のログ記録などにおすすめ！
タッチパネル表示器
お買い求め頂きやすくなりました！
l 受注単位：１枚から
*2014年5月現在
新発売！
ブリスタ台紙包装品番体系
RP-SDGD64SW0
ブリスタ台紙包装品番
データロガー、表示器、PLC、計測器、医療機器など
データを繰返し書き込む用途
ブリスタ台紙包装
GDシリーズ
l  大容量、高速記録
l  書き換え回数 約2,000回*
l  経済性重視
RP-SDFC51SW0 RP-SDE01GSW0 RP-SDF02GSW0 RP-SDF04GSW0 RP-SDF08GSW0
データロガー
NEW
(Multi-Level Cell)
l  長寿命
l  書き換え回数 約60,000回*
l  電源遮断の耐性強化
新発売！
MLC
FX/EXシリーズ
RP-SDGD04SW0
RP-SDGD08SW0
RP-SDGD16SW0
RP-SDGD32SW0
大容量の画像記録などにおすすめ！
監視カメラ、長時間録画ドライブレコーダー、画像処理機器など
大容量の動画、画像を保存する用途
監視カメラ
GDシリーズ
画像処理機
産業用途に最適なパナソニックの業務用SDメモリーカード！
特長 1
パナソニック独自の
フラッシュメモリ制御技術 —― 確実に動作する
特長 2
・SD規格を熟知するパナソニック製だからこそ、他社製品を
含む様々な産業機器での使用時にも、優れた互換性を
確保します。
・SDメモリの性能を産業機器用に徹底的にチューニング。
FXシリーズはログ記録に、GDシリーズは画像記録に
適しています。
・「リカバリー機能」により、書込み中の電源遮断時も
システムデータを自動的に修復し、認識不良などの
トラブルを回避します。さらに、FXシリーズでは書込み済の
データまで保護する圧倒的な電源断耐性を備えています。
・「電源電圧検知回路」を搭載し、規格外の電圧環境下では
動作を停止、誤作動・誤書込みを防止します。
・データ保持を飛躍的に向上させる「自動リフレッシュ*」、
長寿命に貢献する「書込み平準化機能」を搭載しています。
●データ書込み中の電源遮断
高い耐久性 —― 長期に渡って使用できる
一般的なSDカードが搭載するTLCタイプの
NANDフラッシュメモリに比べ、SLCタイプ
搭載のFX/EXシリーズは240倍、MLCタイプ
搭載のGDシリーズは8倍の書換え耐性を
誇ります。
●書換え回数比較
電源遮断
発生した
エラー
3
高い信頼性 —― 厳しい環境下で使える
産業用温度拡張部品を採用し、
厳しい環境試験を実施しています。
動作温度：－25 ℃ ～ ＋85 ℃
低温環境
高温環境
FXシリーズ
GDシリーズ
一般的なSD
250回 2,000回
60,000回
*2014年5月現在
特長 4
安全に配慮した設計 —―
丈夫で燃えにくい
・パナソニックの安全へのこだわりから、
物理強度はSD規格の2倍を確保しています。
・万一の過電流での発煙/発火を防ぐヒューズ
を全機種に搭載し、難燃性の高い素材を
使用しています。
安全
ヒューズ内蔵 に配慮
復旧
特長 特長 5
安心の国内生産 —― 高品質をお約束
・設計から製造まで日本国内で一貫して
手がけています。
・全数全領域検査により不良率を徹底的に
低減し、厳しい品質管理体制でお客様の
期待に応えます。
*本機能は、永久にデータ保持することを保証するものではありません。
n 仕様　(仕様及び外観は、予告なく変更する場合があります）
FX/EXシリーズ （SLCタイプ）
512MB
1GB
RPSDFC51SW0
RPSDE01GSW0
2GB
GDシリーズ （MLCタイプ）
8GB
4GB
4GB
8GB
16GB
32GB
64GB
RPSDGD04SW0
RPSDGD08SW0
RPSDGD16SW0
RPSDGD32SW0
RPSDGD64SW0
16GB
機種
ブリスタ台紙包装 （受注単位：1枚） SD規格
RPSDF02GSW0
RPSDF04GSW0
SD
RPSDF08GSW0
RPSDF16GSW0
SDHC
SDHC
SDXC
スピードクラス
対応規格 UHSスピードクラス
スピードモード
速度
（up to）
リード
ライト
－
High Speed
Default Speed
22MB/ s
(High Speed)
20MB/ s
(High Speed)
SDR104, SDR50, DDR50, SDR25, SDR12,
High Speed, Default Speed
90MB/ s
(SDR104)
40MB/ s
(SDR104)
電源電圧
絶対最大
定格
12MB/ s
min ― 0.3 V
max VDD+0.3 V
出力端子電圧
min ― 0.3 V
max VDD+0.3 V
min ― 24 mA
max +24 mA
動作温度
―25 ℃ ~ ＋85 ℃
保存温度
―40 ℃ ~ + 85 ℃ (1000時間)
5% ~ 95% (結露なきこと）
湿度
15 Gp-p
振動
1000 G
衝撃
挿抜耐久性
45MB/ s
(SDR50)
max 4.6 V
入力端子電圧
出力電流
環境仕様
min ― 0.3 V
SDR50, SDR25, SDR12, High Speed, Default Speed
30MB/ s
(SDR50)
95MB / s
(SDR104)
80MB/ s
(SDR104)
10,000回以上 (常温，パナソニック標準SDスロット使用)
●絶対最大定格は、カードに印加しても破損を生じない限界値であり、動作を保証するものではありません。　●速度性能は変更の可能性があります。●本品は、欧州のRoHS指令に対応しています。
本製品に関する注意事項 ●SDHCメモリーカードはSDXCおよびSDHC応用機器で使用できます。SDメモリーカードのみに対応した機器では
使用できません。
●SDXCメモリーカードはSDXC応用機器でのみご使用ください。SDまたはSDHCメモリーカードのみに対応した機
器では使用できません。SDXCロゴマーク、機器の取扱説明書、あるいはメーカー提供情報等でご確認ください。 ※非対応のパソコンや機器でSDXCメモリーカードをご使用になった場合、カードの互換性に問題を生じたり、
誤ってデータを消失することがありますのでご注意ください。
●本製品は家庭用・業務用機器、およびシステム組込みでの一般的使用を目的としたSDカードです。高度な信頼
性が要求される用途（人命に関わるもの、原子力・社会インフラなど広範囲に影響を与えるもの）へのご使用に
ついては事前に弊社へご相談ください。 ●お問い合せは
パナソニック株式会社 AVCネットワークス社 ストレージ事業部
〒571-8504 大阪府門真市松生町1番15号　電話番号　06-6905-4732
http://panasonic.net/avc/sdcard/business_sd_j/index.html
●製品の色は印刷物ですので実際の色と異なる場合があります。 ●製品の定格およびデザインは予告なく変更する場合があります。
●このカタログの記載内容は　（2014年6月1日）現在のものです。 ●SD, SDHC, SDXCロゴはSD-3C, LLCの商標です。
