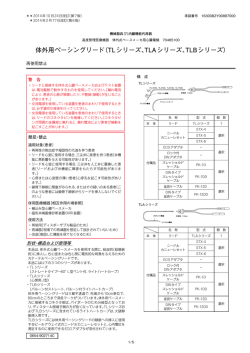

1. No category

＊＊2014年11月10日改訂（第3版）
＊ 2011年10月21日改訂（第2版）
添付文書管理番号：
AFD-004
承認番号 ：
16300BZY00887A01
機械器具(７) 内臓機能代用器
高度管理医療機器 体外式ペースメーカ用心臓電極 70485100
一時ペーシングカテーテル
再使用禁止
構成
TLシリーズ
【警告】
1. 本品と接続する体外式心臓ペースメーカおよびテスト装
置は、電池駆動で動作するものを使用してください。［漏
れ電流により、患者の心筋が損傷したり、不整脈（細動）
が生じることがあります。］
2. 交流電源を使用している装置を患者のまわりで使用する
ときは、必ず適切な接地を行ってください。
3. 交流電源を使用している装置を患者のまわりで使用する
ときは、本品のコネクタピンを絶縁してください。［コネ
クタピンが周囲の金属部に触れると、漏れ電流により患
者が細動を起こすことがあります。］
本体
名称
型式
個数
カテーテル
TLシリーズ
1
STX−4
【禁忌・禁止】
＜適用対象（患者）＞
1. 再発性の敗血症や凝固性の亢進を伴う患者
2. 本品を心室に使用する場合、三尖弁に疾患を持つ患者
［弁機能に悪影響を与える可能性があります。］
3. 本品を心室に使用する場合、三尖弁を人工弁に置換した
患者［本品および弁機能に障害をもたらす可能性があり
ます。］
4. 心房または心室壁の薄い患者［心穿孔を起こす可能性が
あります。］
5. 鎖骨下静脈に閉塞がみられる、またはその疑いのある患
者［このような患者には鎖骨下静脈から本品を挿入しな
いでください。］
＜併用医療機器＞
［相互作用の項参照］
1. 植込み型心臓ペースメーカ
**2. 磁気共鳴画像診断装置（MRI装置）
＜使用方法＞
1. 再使用［ディスポーザブル製品のため］
2. 再滅菌［現場での再滅菌を想定して設計されていないた
め］
3. 改造［意図した機能を保てなくなるため］
ニードルカニュー
レセット
STX−5
選択
STX−6
付属品
ECGアダプタ
−
DINアダプタ
−
ロック付
DINアダプタ
−
スレッショルドケ
ーブル
PK−1D
DINタイプ
スレッショルド
ケーブル
PK−1DD
延長ケーブル
PK−12D
DINタイプ
延長ケーブル
PK−12DD
選択
選択
選択
TLAシリーズ
【形状・構造及び原理等】
本品は、体外式心臓ペースメーカを使用する際に、経皮的（経静脈
的）に挿入し、右心室または右心房に電気的な刺激を与えるための
ペーシングカテーテルです。
本品には以下の3つのシリーズがあります。
1. TLシリーズ
（ストレートタイプ―60°L型ベント付、ライトハートカーブ）
2. TLAシリーズ
（心房用J型）
3. TLBシリーズ
（バルーン付ストレート、バルーン付ライトハートカーブ）
一時ペーシングカテーテルはX線不透過で、先端から10cm単位
で、80cmのところまで深長マークがついています。体外用ペー
スメーカに接続するコネクタ部は、バイポーラのため分岐型と
なっており、ディスタール部端子側の方が長くなっています。
TLシリーズおよびTLBシリーズに含まれているライトハートカ
ーブは、大腿静脈挿入用です。
TLBシリーズには一時ペーシングカテーテルの静脈への挿入に
使用するピールアウェイ式のニードルカニューレセットが同梱
されております。
※DINコネクタタイプにはすべてロック付きDINアダプタが同梱さ
れております。
本体
名称
型式
個数
カテーテル
TLAシリーズ
1
STX−4
ニードルカニュ
ーレセット
STX−5
選択
STX−6
付属品
1/5
ECGアダプタ
−
DINアダプタ
−
ロック付
DINアダプタ
−
スレッショルド
ケーブル
PK−1D
DINタイプ
スレッショルド
ケーブル
PK−1DD
延長ケーブル
PK−12D
DINタイプ
延長ケーブル
PK−12DD
選択
選択
選択
TLBシリーズ
TLAシリーズ
先端部形状
本体
名称
型式
個数
カテーテル
TLBシリーズ
1
STX−5
−
ECGアダプタ
−
DINアダプタ
−
ロック付
DINアダプタ
−
スレッショルド
ケーブル
PK−1D
付属品
TLA−610/TLA−610D
外径（Fr）
5
6
適用イントロ
デューサ
5
6
電極表面積
2
（＋/−）mm
10.5/10.5
12.6/12.6
コネクタピン
サイズ
直径2mm、長さ15 mm
電極間隔
（cm）
1
有効長（cm）
110
先端部形状
ストレートタイプ
ライトハートカーブ
選択
型式
TLB−500/TLB−500D
TLB−510/TLB−510D
TLB−500R/TLB−500RD
TLB−510R/TLB−510RD
外径（Fr）
5
1
適用イントロ
デューサ
6
電極表面積
2
（＋/−）mm
10.5/10.5
コネクタピン
サイズ
直径2mm、長さ15 mm
電極間隔
（cm）
1
有効長（cm）
110
STX−6
シリンジ
TLA−510/TLA−510D
TLBシリーズ
STX−4
ニードルカニュ
ーレセット
選択
選択
DINタイプ
スレッショルド
ケーブル
J型
型式
PK−1DD
材質
延長ケーブル
PK−12D
DINタイプ
延長ケーブル
PK−12DD
TLシリーズ
選択
カテーテル
ボディ
規格
TLシリーズ
コネクタピン
先端部形
状
ストレートタイプ（60°L型ベント付き）
型式
TL−410
TL−410D
TL−510
TL−510D
外径（Fr）
4
5
6
7
適用イン
トロ
デューサ
4
5
6
7
電極表面
積
（＋/−）
2
mm
8.4/
8.4
10.5/
10.5
12.6/
12.6
14.7/
14.7
コネクタ
ピン
サイズ
電極間隔
（cm）
TL−511
TL−511D
TL−610
TL−610D
TL−611
TL−611D
TL−710
TL−710D
直径2mm、長さ15 mm
1
2.5
1
有効長
（cm）
2.5
1
110
先端部形状
ライトハートカーブタイプ
型式
TL−410R
TL−410RD
TL−510R
TL−510RD
TL−610R
TL−610RD
TL−710R
TL−710RD
外径（Fr）
4
5
6
7
適用イントロ
デューサ
4
5
6
7
電極表面積
2
（＋/−）mm
8.4/
8.4
10.5/
10.5
12.6/
12.6
14.7/
14.7
コネクタピン
サイズ
直径2mm、長さ15 mm
電極間隔
（cm）
1
有効長（cm）
110
TLAシリーズ
TLBシリーズ
ポリエーテル型ポリウレタン
金メッキ（24K）
電極
ステンレススチール
プラチナ
バルーン
−−−−−
ラテックス
【使用目的、効能又は効果】
＜使用目的＞
本品は体外式心臓ペースメーカを使用する際に、経皮的（経静脈
的）に挿入し、心室または心房に電気的に刺激を与えるためのペー
シングカテーテルです。
【品目仕様等】
引張試験
・ 外径 4F、5F：1.02kgf
・ 外径 6F、7F：1.53kgf
【操作方法又は使用方法等】
［注］
＊・本品を長時間（48時間以上）にわたって使用する場合は、定期的
に抗生物質による感染防止、全身性の抗凝固剤の投与及び交換も
考慮する必要があります。
・本品の留置位置は心電図モニタまたはX線透視により確認してく
ださい。
・一時ペーシングカテーテル、延長ケーブル、および体外式心臓ペ
ースメーカそれぞれの接続が確実に行えることを事前に確認して
ください。
1. 穿刺針とカニューレを一体にして静脈に穿刺します。血液が逆
流してくるのを確認してください。
2. 穿刺針はそれ以上進めないでカニューレを静脈内に進めます。
3. 穿刺針を外し、親指でカニューレの穴をふさぎ、空気の混入や
2/5
血液の逆流を防いでください。
［注］カニューレが静脈内にあるときはニードルを再挿入しない
でください。
（このとき、ペースメーカの電源はオフの状態）
4. 本品を挿入します。TLAシリーズ（心房用J型）の場合は、手で
J型の部分をまっすぐにしてカニューレの中に挿入してくださ
い。
［注］本品を体内に押し進める際にピンセット等は使用しないで
ください。
3. 心電計でモニタしながら本品を操作し、高振幅のＰ波またはＲ
波が得られる部位に位置させます。
4. 電極の最適位置の確認は、心内電位の振幅とX線透視で確認で
きます。
5. 本品を心室または、心房内の適切な部位に留置します。
6. 本品を適切な部位に留置し終えたら、カニューレのT字型ハンド
ルをいったん折り曲げて裂き、カニューレを血管から抜きなが
ら、左右に均等に裂いて取り除きます。
［注］
・カニューレを血管から抜くときに、本品を引き抜かないように注
意してください。
・カニューレは最大限の注意をはらって対照的に引き裂いてくださ
い。
※カニューレを裂く際は、カニューレのT字型ハンドルを下図の矢
印①の方向に折り曲げてから、カニューレを矢印②の方向に対称
的に裂きます。
※カニューレを血管から抜きながら裂くことが出来ない場合、カニ
ューレを体外に出してから裂いて下さい。
5. 本品のDISTAL端子を心電計からはずし、ペースメーカのマイナ
ス端子に接続します。
6. ペースメーカの各パラメータを設定し、ペーシングを開始しま
す。
［注］詳細は、体外式心臓ペースメーカの取扱説明書を参照して
ください。
延長ケーブル（PK−12D）にコネクタを接続する場合
［注］延長ケーブルは（PK−12D）はTL,TLA,TLB各シリーズDINコ
ネクタおよびφ2mmのコネクタピンの両方に使用できます。
コネクタのピンをケーブルの挿入口の中心部にまっすぐ挿入してく
ださい。ピンを斜めにしたり、挿入口の端に偏って挿入しないでく
ださい。
TLBシリーズ（バルーン付）を使用した場合のバルーンの膨らませ
方
［注］バルーンの膨張には、滅菌フィルタを通した二酸化炭素
（CO2）以外は使用しないでください。［循環系の中で破裂が
起こった場合、空気塞栓を起こすことがあります。
本品を右心房まで進めた後、シリンジを開閉コックに接続し、滅菌
フィルタを通した1 . 2 5 m L の二酸化炭素（CO2 ）でバルーンを膨
張させ、右心室へと進めます。右心室に入ったらすぐにバルーンを
しぼませます。
固定ネジを締めた後、コネクタを軽く引っ張り、容易に抜けな
いことを確認してください。
再度バルーンを膨らませる場合
シリンジを取り除いてバルブを開け、バルーン内の二酸化炭素をぬ
いてバルーンが完全にしぼんでいることを確認してください。バル
ーンは膨張させすぎないでください。
TLBシリーズで心電図モニタを行う場合には、以下のようにECG
アダプタをDISTAL端子に接続します。
DINアダプタ、およびロック付DINアダプタの使用方法
DINアダプタ、およびロック付DINアダプタは、TL/TLAシリーズの
DINコネクタをφ2mmのピンコネクタ用体外式心臓ペースメーカ、
または延長ケーブルに接続する際に使用する変換アダプタです。
使用方法
1. DINアダプタ、またはロック付DINアダプタをφ2mmのピンコネ
クタ用体外式心臓ペースメーカ、または延長ケーブルに接続し
ます。
2. コネクタピンをDINアダプタの挿入口中心部にまっすぐ奥まで
挿入します。コネクタを軽く引っ張り、容易に抜けないことを
確認します。
ロック付DINアダプタを使用する場合、コネクタピンを挿入口
中心部にまっすぐ奥まで挿入した後、固定ネジを締め、コネク
タを軽く引っ張り容易に抜けないことを確認します。
心内電位測定体外式心臓ペースメーカとの接続
1. 心電計または心電図モニタの電極を患者に装着します。
［注］詳細は、使用機器の取扱説明書を参照してください。
2. 本品は次のように接続してください。
・DISTAL端子(ー)
心電計のV（胸部）誘導端子
・PROXIMAL端子
ペースメーカの(＋)端子
3/5
ことを確認してください。
TLBシリーズにおける注意事項
1. バルーンを膨張させる際は、滅菌フィルタを通した二酸化炭素
（CO2）以外は使用しないでください。循環系の中で破裂が起こ
った場合、空気塞栓を起こすことがあります。また、液体も使
用しないでください。
2. 事前にバルーンが正常にふくらむことを確認してください。
3. 挿入前に製品全体を滅菌生理食塩水または滅菌水の中に沈め、
滅菌フィルタを通した二酸化炭素（CO2）で膨張・収縮させて、
エア漏れがないか確認してください。もしエア漏れがあればそ
の製品は使用しないでください。
4. バルーンを膨張させすぎないようにしてください。
5. バルーンを拡張したまま引き抜かないでください。
カニューレの操作／取扱いについて
1. ニードルカニューレは動脈に穿刺しないよう注意してください。
極端な出血または他の合併症を引き起こすことがあります。
2. カニューレが静脈内にあるときはニードルを再挿入しないでく
ださい。
3. カニューレを血管から抜くときに、本品を引き抜かないように
注意してください。
4. カニューレは最大限の注意をはらって対称的に引き裂いてくだ
さい。
5. 本品を余分に挿入しないでください。
6. 本品を体内に押し進める際にピンセット等は使用しないでくだ
さい。
延長ケーブルの操作／取扱いについて
1. コネクタに本品を接続するときは、奥まで十分に差し込み、固
定ネジを確実に締めてください。
2. コネクタに本品を接続するときは、繰り返して何度も差し込む
など無理な力を加えないでください。［電気的な接触が低下する
可能性があります。］
3. 延長ケーブルPK−12Dタイプは、TL,TLA,TLB各シリーズのφ
2mmのピンコネクタおよびDINコネクタの両方が使用できます。
心筋ハートワイヤなどのφ2mm以下のコネクタには使用できま
せん。
＜相互作用＞
（併用禁忌・禁止：併用しないこと）
【使用上の注意】
＜使用注意＞
（次の患者には慎重に適用すること）
1. 天然ゴムアレルギー患者［TLBシリーズの製品は天然ゴムを使
用しています。天然ゴムは、かゆみ、発赤、蕁麻疹、むくみ、
発熱、呼吸困難、喘息様症状、血圧低下、ショックなどのアレ
ルギー性症状をまれに起こすことがあります。このような症状
を起こした場合は、直ちに使用を中止し、適切な措置を施して
ください。］
＊2. 左脚ブロックのある患者［カテーテル通過による損傷により右
脚ブロック、完全脚ブロックとなる可能性があります。］
＜重要な基本的注意＞
全般的な注意
1. 本品は本体、付属品共にディスポーザブルです。再使用しない
でください。
2. 一時ペーシングカテーテル、延長ケーブル、および体外式心臓
ペースメーカそれぞれの接続が確実に行えることを事前に確認
してください。
3. 延長ケーブルに本品を接続する際、ケーブルの挿入口の中心部
にまっすぐ差し込み、固定ネジを確実に締めてください。本品
を斜めに差し込むと、固定ネジを締めても本品が固定されず、
ペーシング中に本品が抜けることがあります。
4. 固定ネジを締めたあと、本品を軽く引っ張り、容易に抜けない
ことを確認してください。
5. ECGアダプタ等を使用する際は、ミクロショックによる心室細
動を避けるため、金属部や電気メスなどの電磁波を発する機器
から遠ざけてください。
6. コネクタを接続するときは、繰り返して何度も抜き差しするな
ど無理な力を加えないでください。破損や固定力の低下、接触
医療用具の名称等
臨床症状・措置方法
機序・危険因子
不良の原因になります。
＊7. 本品は経皮的心内心電図検査及び一時ペーシングに熟練した医
コネクタピンの形状
植込み型
師が使用してください。
使用禁止
が異なるため、恒久
心臓ペースメーカ
的な接続ができない
8. 本品の扱いは添付文書等により使用方法を熟知してから使用し
てください。
**磁気共鳴画像診断装置
意図した機能が保て
使用禁止
9. 本品を介する電気特性の測定等には、必ずCF形装着部（JIS T
（MRI装置）
ない
0601−1の定義による）に接続して使用してください。
＜不具合＞
＊＊10.本品は清潔野で使用してください。
1. ペーシング不全・センシング不全
＊＊11.使用前に本品が意図した製品であること、使用期限内であるこ
断線や接続機器との接続不良、電極移動等によりペーシング
とを確認してください。また、袋が破れていたり、開封してい
不全やセンシング不全が発生し、適切な治療ができなくなる可
ないこと、製品に破損のないことを確認してください。袋が破
能性があります。
れていたり、開封していたり、製品に破損がある場合は使用し
＊＊2. ノイズ混入
ないでください。
病院内の他の機器や測定機器、不完全な接続や電源事情等に
＊＊12.本品を過度に曲げたりよじったりしないでください。[内部の電
よるEMI（電磁干渉）の影響によりノイズが発生する可能性が
極導線、チップ電極形成部分を破壊することがあります。]
あります。
13.本品を使用する前に端子の表記を確認し正しく接続してくださ
＊3. 本品（付属品を含む）の損傷及びキンク
い。
エントラップメントや捩じれ、結節やループ形成、不適切な
14.本品の機能を保つため、カテーテルを注意深く扱ってください。
取扱いにより本品や付属品に損傷やキンク等が発生する可能性
[カテーテルを伸ばしたり、キンクさせたりすると損傷すること
があります。
があります。]
4. カーブ形状の変形
15.本品をアルコールなどの有機溶剤やアルコールベースの防腐剤
不適切な取扱いによりカーブ形状が変形する可能性がありま
で拭わないでください。
す。
16.本品の留置位置、心電図モニタまたはX線透視により確認して
5. 挿入又は抜去困難・不能
ください。
本品の損傷や変形、又は体液の付着等により本品の挿入、又
＊17.本品を長時間（48時間以上）にわたって使用する場合は、定期
は抜去が困難・不能になる可能性があります。
的に抗生物質による感染防止、全身性の抗凝固剤の投与及び交
6. バルーンの破裂
換も考慮する必要があります。
不適切な取扱い、又は血管内腔の状態によって破裂する可能
＊18.結節やループ形成の可能性があるため、本品を適切な長さ以上
性があります。その場合は断片が体内に残っていないか確認す
に挿入しないでください。
ること。又、破裂によりペーシング部位が移動してペーシング
＊19.カテーテルを患者から抜去した後に、破断や欠損がないか確認
不全やセンシング不全が発生する可能性があります。
してください。
7. バルーンの拡張収縮不良
＊20.抵抗感がある場合には、カテーテルを無理に進めたり、引き抜
不適切な取扱い、又はルーメンが狭窄してバルーンの拡張や
かないでください。
収縮が出来なくなる可能性があります。
＊＊21.カテーテル等に継続的な力、または過大な力が加わらないよう、
カテーテルや延長ケーブルの配線経路を十分考慮してください。 ＊＊8. カテーテル先端部および電極の断裂または離脱
また、使用中の断線・接続外れ・破損等のないことを適宜確認
＊＜有害事象＞
してください。
1. 本品の使用に伴い、以下のような有害事象の可能性があります
＊＊22.本品留置後は、心電図をモニタして、適宜ペーシングしている
が、これらに限りません。
4/5
不整脈、血小板減少症、気胸、心臓穿孔、心タンポナーデ、横
隔膜刺激、敗血症、感染症、血栓症、血栓性静脈炎、動静脈痩
形成、血管や弁の損傷
・ 死亡
・ ミクロショックまたは心室細動
・ 急性心筋梗塞
・ 内出血または血腫
・ 心室細動を含む不整脈
・ 低血圧/高血圧
・ 出血性合併症
・ 末梢塞栓
・ 不安定狭心症
・ 薬物反応、造影剤へのアレルギー
・ 脳梗塞
・ 動静脈瘤
・ 狭心症
・ 伝導障害
・ 空気塞栓
・ 動静脈瘻の形成
・ 心内膜症
・ 右脚ブロック／完全房室ブロック
2. 本品の植込みは、透視法によるX線強度および継続時間が原因
で、患者にもスタッフにも、体細胞および遺伝上の影響を起こ
す危険性を増大させるとともに、急性放射線障害を起こす可能
性があります。手技に関わるX線被爆の可能性に対して十分に
注意が払われ、この被爆が最小限になるよう手段を講じる必要
があります。
特に妊婦に対しては十分に注意が払われる必要があります。
【貯蔵・保管方法及び使用期間等】
＜貯蔵・保管方法＞
1. 水のかからない場所に保管してください。
2. 高温多湿にならない場所に保管してください。
3. 直射日光のあたらない場所に保管してください。
4. ほこりの少ない場所および塩分、イオウ分等を含んだ空気にさ
らされない場所に保管してください。
5. 化学薬品の保管場所やガスの発生しない場所に保管してくださ
い。
＜使用期間＞
TLシリーズ ：滅菌年月日より36ヶ月（製造元データの自己認証）
TLAシリーズ：滅菌年月日より36ヶ月（製造元データの自己認証）
TLBシリーズ：滅菌年月日より18ヶ月（製造元データの自己認証）
【包装】
TLシリーズ ：1箱1本入り
TLAシリーズ ：1箱5本入り
TLBシリーズ ：1箱1本入り
【製造販売業者及び製造業者の氏名又は名称及び住所等】
製造販売業者： セント・ジュード・メディカル株式会社
東京都港区東新橋一丁目5番2号
汐留シティセンター
03−6255−6370
製造所（国名）： セントジュードメディカル（アメリカ合衆国）
St. Jude Medical
5/5
