RD-DSH-SPEC-002-0
継手付き断熱ドレンホース
ドレンあげゾウ DSH-UP
仕
２０１４年
様
７月
書
１６日
因幡電機産業株式会社
技術開発センター
１．適 用
本仕様書は、継手付き断熱ドレンホース DSH-UP シリーズに適用します。
２．用 途
パッケージエアコンのドレンアップ配管を一体化した本製品を使用することで、現場
でのドレンアップ配管部の接着が不要となり、従来工法と比べて施工を簡素化できま
す。
３．特 長
・漏水リスクの低減
ホースバンドによる接続方式のため、従来工法のような接着剤の塗り忘れや塗布不
良による漏水リスクを低減し、作業者による接合品質のバラつきを無くします。
・確実な施工
継手は透明樹脂製のため、施工時の管の差し込み量を確認でき、確実に施工できま
す。また、通水確認も可能です。
・工数削減
接着箇所数が少なくなり、工数削減となります。
・断熱ドレンホースの採用
ホースは断熱構造につき、保温工事が不要です。

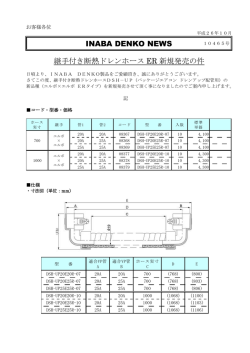

４．仕 様
４－１．部品構成・寸法
（１）継手組み合わせ「エルボ×ストレート」
・継手付き断熱ドレンホース 1 本
・ホースバンド 2 個
・エルボ保温カバー 1 個
・ストレート保温カバー 1 個
・断熱粘着テープ（幅 50mm×長さ 150mm×厚さ 3mm）
型番
DSH-UP20E20S-07
DSH-UP20E20S-10
DSH-UP20E25S-07
DSH-UP20E25S-10
DSH-UP25E20S-07
DSH-UP25E20S-10
DSH-UP25E25S-07
DSH-UP25E25S-10
表－１
Ａ
Ｂ
A 寸法側：20A
B 寸法側：20A
φ26
φ26
A 寸法側：20A
B 寸法側：25A
φ26
φ32
A 寸法側：25A
B 寸法側：20A
φ32
φ26
A 寸法側：25A
B 寸法側：25A
φ32
φ32
適合 VP 管
1 / 6
1枚
Ｃ
Ｄ
Ｅ
700
1000
700
1000
700
1000
700
1000
（791）
（1091）
（791）
（1091）
（791）
（1091）
（791）
（1091）
（807）
（1107）
（807）
（1107）
（810）
（1110）
（810）
（1110）
（２）継手組み合わせ「エルボ×エルボ」
・継手付き断熱ドレンホース 1 本
・ホースバンド 2 個
・エルボ保温カバー 2 個
・断熱粘着テープ（幅 50mm×長さ 150mm×厚さ 3mm）
1枚
表－２
型番
適合 VP 管
DSH-UP20E20E-07
DSH-UP20E20E-10
DSH-UP20E25E-07
DSH-UP20E25E-10
DSH-UP25E25E-07
DSH-UP25E25E-10
A 寸法側：20A
B 寸法側：20A
A 寸法側：20A
B 寸法側：25A
A 寸法側：25A
B 寸法側：25A
Ａ
Ｂ
φ26
φ26
φ26
φ32
φ32
φ32
Ｃ
Ｄ
Ｅ
700
1000
700
1000
700
1000
（768）
（1068）
（768）
（1068）
（768）
（1068）
（800）
（1100）
（803）
（1103）
（806）
（1106）
４－２．材質・色調
材質及び色調を表－3 に示します。
継手付断熱ドレンホース
エルボ保温カバー
ストレート保温カバー
表－３
番号
材質・色調
部品名
②
③
④
⑤
⑥
⑦
ホース内層･外層
フィルム
継手付き断熱
ホース断熱材
ドレンホース
エルボ継手
ストレート継手
ホースバンド
エルボ保温カバー
ストレート保温カバー
⑧
断熱粘着テープ
①
断熱粘着テープ
材 質
色 調
ポリ塩化ビニル
アイボリー
30 倍発泡ポリエチレン
ポリ塩化ビニル
ポリ塩化ビニル
ＳＵＳ
30 倍発泡ポリエチレン
30 倍発泡ポリエチレン
30 倍発泡ポリエチレン
片面粘着加工・離型紙付き
白
透明
透明
－
白
白
2 / 6
白
５．性能試験
５－１．耐圧試験
（１）試験方法
試料に水圧 0.1MPa を 3 分間かけて、試料に異常、漏水がないことを確認する。
（試験温度 23℃）
図－１
耐圧試験
（２）試験結果
試験結果を表－４に示します。
表－４
試験体番号
試験結果
1
2
3
異常、漏水なし
異常、漏水なし
異常、漏水なし
５－２．引張試験
（１）試験方法
図－２のように引張試験を行い、破断時の最大荷重を測定する。（試験温度 23℃）
図－２
引張試験
（２）試験結果
試験結果を表－５に示します。
表－５
試験体番号
1
2
3
平均値
引張破断荷重
500.9
515.1
497.3
504.4
N
N
N
N
状況
ホースが破断（ホースバンド締め部、接着部外れなし）
ホースが破断（ホースバンド締め部、接着部外れなし）
ホースが破断（ホースバンド締め部、接着部外れなし）
3 / 6
５－３．曲げ試験
（１）試験方法
試料に水圧 0.1MPa をかけた状態で、ホースを左右に 30°繰り返し曲げを
100 サイクル行い、試料に異常、漏水がないことを確認する。（試験温度 23℃）
図－３
（２）試験結果
試験結果を表－６に示します。
曲げ試験
表－６
試験体番号
試験結果
1
2
3
異常、漏水なし
異常、漏水なし
異常、漏水なし
６．防露性能
断熱ドレンホース防露性能グラフを以下に示します。
4 / 6
７．施工手順
（１）配管経路の確認
ホース、継手に負荷がかからないように、ホースの曲げ半径は R78（曲げ内側）
以上となるように施工してください。また、最大立ち上げ部以降では、逆勾配が
発生しないように施工してください。
継手：エルボ×エルボの場合
継手：エルボ×ストレートの場合
（２）継手の接続
①継手のミゾ中心にホースバンドが取り付けられていることを確認します。
②接続する配管を継手奥まで（30mm）差し込みます。
5 / 6
③管の差し込みが完了したら、ホースバンドを締め込みます。
スパナなどで目抜き穴が完全に見えなくなるまでしっかりと締め付けてください。
（目安トルク 400N･cm）
（３）断熱施工
継手に付属の保温カバーを取り付けて、接続配管と保温カバーとの間にすき間が
生じないようにテープ巻きをしてください。
８．注意事項
●本製品はパッケージエアコンのドレンアップ配管専用のホースです。その他の配管
には使用しないでください。
●ホースの立ち上げ高さは、空調機メーカー指定の最大立ち上げ高さ以下にしてくだ
さい。
●最大立ち上げ部以降で、逆勾配をとらないように配管をしてください。ドレン水が
逆流する恐れがあります。
●ホース、継手に無理な負荷がかからないように施工してください。ホースの破損、
継手が変形する恐れがあります。
●ホースの曲げ半径は、R78（曲げ内側）以上となるように施工してください。
●管が継手の奥まで挿入されていることを確認し、ホースバンドの取り付け位置をよ
く確認した上で、ホースバンドの締め付けをおこなってください。接着剤は使用し
ないでください。
●ホースバンドは、目抜き穴が見えなくなるまでしっかりと締め付けをおこなってく
ださい。（目安トルク 400N･cm）
ホースバンドの締め込みが緩いと漏水する恐れがあります。
●ホースバンドは必ず付属品を使用してください。
●継手は必ず保温施工をおこなってください。使用環境によっては結露が発生する恐
れがあります。
●ホースの支持部は、同梱の断熱粘着テープを巻き付けてください。ホースの自重で
断熱層がつぶれて結露が発生する恐れがあります。
●屋内専用配管です。屋外では使用しないでください。
以上
